在機械制造、逆向工程與質量控制領域,獲取機械零件的精確三維數據至關重要。傳統的人工測繪與新興的三維掃描技術是兩種主流方法,其成本構成與效益存在顯著差異。本文將從直接成本、間接成本、效率與綜合效益四個維度,對二者進行對比分析。
一、 直接成本對比
1. 人工測繪:
- 設備投入: 成本較低。主要工具為卡尺、千分尺、高度規、三坐標測量機(CMM,屬于較高配置)等,設備購置費用從幾千元到數十萬元不等,但通用性強,可長期使用。
- 人力成本: 這是主要成本。需要經驗豐富的測繪工程師或技師進行操作,耗時嚴重。零件越復雜,所需工時越長,人力成本呈線性甚至指數增長。對于具有復雜曲面、內部結構或自由曲面的零件,人工測繪可能極為困難甚至無法完成。
- 耗材成本: 幾乎可以忽略不計。
2. 三維掃描:
- 設備投入: 初始成本高。一臺工業級三維掃描儀(如激光掃描儀或結構光掃描儀)價格通常在十幾萬至上百萬元人民幣。設備精度、速度、掃描范圍直接影響價格。
- 人力成本: 相對較低。操作人員經過短期培訓即可上手。掃描過程自動化程度高,數據采集速度快,極大減少了高技能人力占用時間。后期數據處理(點云拼接、去噪、建模)需要一定專業技能,但整體工時遠低于人工測繪。
- 軟件與耗材: 需要專業的逆向工程軟件(如Geomagic, PolyWorks等),許可費用較高。部分掃描儀需要標記點、噴顯像劑等消耗品。
小結: 對于單次、簡單零件或極小批量的測繪,人工測繪的直接成本可能更低。但對于復雜零件、批量零件或需要頻繁測繪的場景,三維掃描雖初始投入大,但攤薄后單件成本極具優勢。
二、 間接成本與風險
1. 人工測繪:
- 誤差風險高: 高度依賴操作者的技能與責任心。接觸式測量可能引入變形誤差,復雜尺寸與形位公差的測量易出錯,數據一致性差。
- 時間機會成本: 漫長的測繪周期會延遲后續的設計、加工或檢測流程,影響項目整體進度,此隱形成本巨大。
- 數據形態單一: 通常只能獲得離散的尺寸數據,難以生成可用于CAD/CAM/CAE的完整三維模型,限制了數據的后續應用價值。
2. 三維掃描:
- 學習與維護成本: 需要投資于人員培訓和設備定期維護校準。
- 數據管理成本: 產生海量的點云數據,對計算機硬件和存儲有較高要求。
- 風險較低: 非接觸式測量,避免了對精密或柔軟零件的損傷。自動化流程保障了數據的一致性與可重復性,精度由設備保證,人為干擾因素少。
小結: 三維掃描在降低測量風險、保證數據質量與一致性方面優勢明顯,間接避免了因數據錯誤導致的返工、廢品等更大損失。
三、 效率與產出價值
效率: 三維掃描的效率是碾壓性的。幾分鐘到幾小時內即可完成一個復雜零件的全尺寸數據采集,而人工測繪可能需要數天甚至數周。
產出價值: 這是成本對比的核心。人工測繪產出的是“數據報表”(二維圖紙或尺寸列表),而三維掃描產出的是“數字資產”(高精度三維點云/模型)。后者可直接用于:
1. 逆向工程CAD模型重建

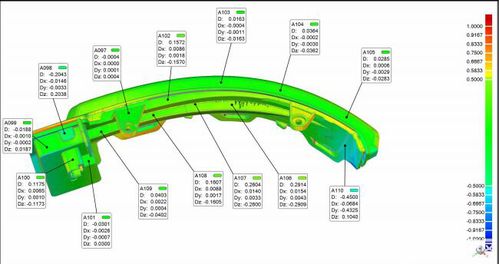

2. 三維尺寸檢測(與CAD數模對比)
3. 有限元分析、流體動力學模擬的前處理
4. 快速原型制造(3D打印)
5. 數字化存檔與可視化
其產出物的附加值遠非二維數據可比,能為后續環節創造更大價值。
四、 綜合成本效益分析與應用場景建議
選擇建議:
- 優先選擇人工測繪的場景: 零件結構極其簡單(如軸、套、板),僅需少量關鍵尺寸;測繪需求為一次性、偶然性;預算極其有限且對時間不敏感。
- 優先選擇三維掃描的場景: 零件具有復雜曲面、不規則形狀、細微特征或內部結構;需要對零件進行全尺寸檢測與偏差分析;需要進行逆向工程設計;有批量零件需要測量;項目周期緊張,對數據精度和完整性要求高。
結論:
從單純的“測繪服務”賬單來看,對于簡單件,人工測繪可能顯得更便宜。但若采用全生命周期成本(TCO)和價值產出的視角進行評估,三維掃描技術在大多數現代工業應用場景中具備顯著的長期成本優勢。它不僅降低了對人力的依賴和人為錯誤的風險,更通過提供高維度的數字資產,加速了產品開發周期,提升了質量管控水平,其帶來的效率提升與風險規避所轉化的經濟效益,往往能快速覆蓋其較高的初始投資。因此,企業在選擇測繪方式時,應超越初次采購成本,綜合考慮精度、速度、數據效用及對整體業務流程的賦能,做出戰略性決策。
